| 層 數 | 結構形式 | 建築風格 | |||
| 開 間 |
18.40m
|
占地麵積 |
196.48㎡
|
建築麵積 |
446.23㎡
|
| 進 深 |
13.90m
|
主體造價 |
58萬~72萬(僅供參考)
|
製作軟件 |
AutoCAD
|
|
圖紙內容
|
|||
|
建築圖
|
建築設計說明，構造表，一層平麵圖，二層平麵圖，三層平麵圖，屋頂平麵圖，立麵圖，剖麵圖，節點大樣圖，樓梯大樣圖，門窗大樣圖，門窗表
|
||
|
結構圖
|
結構設計說明，基礎平麵布置圖，獨立基礎詳圖，基礎施工圖，一層結構施工圖，二層結構施工圖，三層結構施工圖，屋麵施工圖，樓梯大樣圖
|
||
|
給排水圖
|
給排水設計說明，一層給排水平麵圖，二層給排水平麵圖，三層給排水平麵圖，屋頂層排水平麵圖，給排水係統原理圖，衛生間給排水詳圖，化糞池大樣圖，汙水檢查井大樣圖
|
||
|
電氣圖
|
電氣設計說明，主要設備及材料表，配電箱係統圖，弱電係統圖，基礎接地平麵圖，屋麵防雷平麵圖，一層照明平麵圖，二層照明平麵圖，三層照明平麵圖，一層插座平麵圖，二層插座平麵圖，三層插座平麵圖，一層弱電平麵圖，二層弱電平麵圖，三層弱電平麵圖
|
||
|
設計功能
|
|||
|
一層
|
入戶門廊、餐廳、西廚、吧台、會客廳、影音室、柴火房、大餐廳、臥室、公衛、內衛
|
||
|
二層
|
樓梯間、3臥室、衣帽間、布草間、3內衛、3露台
|
||
|
三層
|
2臥室、樓梯間、露台、2內衛、雜物間
|
||
-
建築效果圖
效果圖
背麵效果圖
鳥瞰圖平麵方案圖

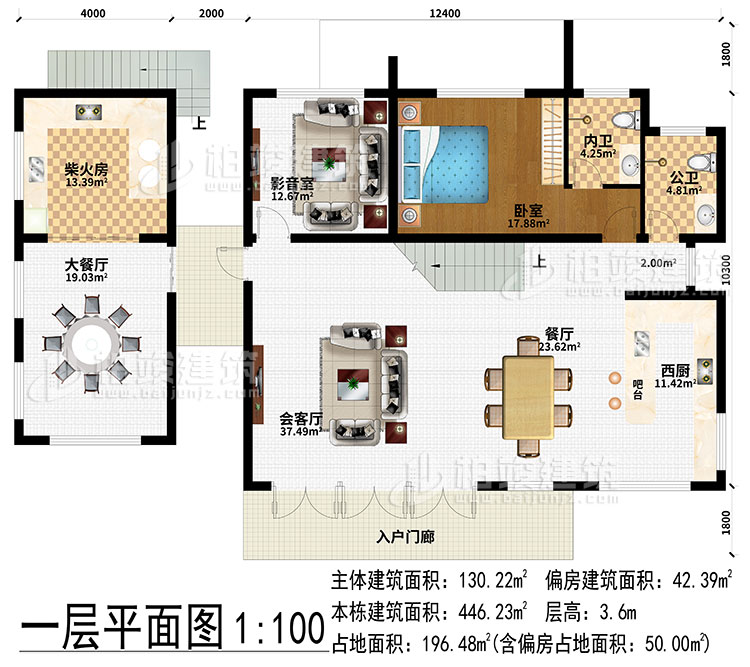

一層：入戶門廊、餐廳、西廚、吧台、會客廳、影音室、柴火房、大餐廳、臥室...
二層：樓梯間、3臥室、衣帽間、布草間、3內衛、3露台
三層：2臥室、樓梯間、露台、2內衛、雜物間建築立麵圖

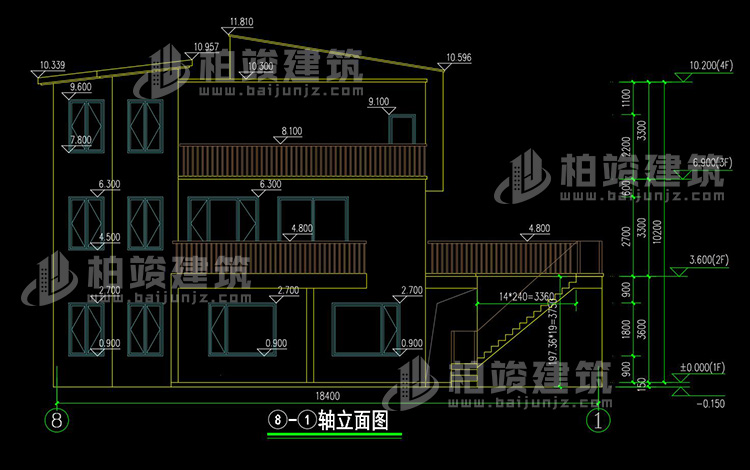

正立麵圖
背立麵圖
