| 層 數 | 結構形式 | 建築風格 | |||
| 開 間 |
12.30m
|
占地麵積 |
164.62㎡
|
建築麵積 |
470.34㎡
|
| 進 深 |
13.20m
|
主體造價 |
62萬~76萬(僅供參考)
|
製作軟件 |
AutoCAD
|
|
圖紙內容
|
|||
|
建築圖
|
建築設計說明，構造表，負一層平麵圖，一層平麵圖，二層平麵圖，三層平麵圖，屋頂平麵圖，立麵圖，剖麵圖，節點大樣圖，樓梯大樣圖,門窗大樣圖，門窗表
|
||
|
結構圖
|
結構設計說明,基礎平麵布置圖，獨立基礎詳圖，基礎施工圖，負一層結構施工圖，一層結構施工圖，二層結構施工圖，三層結構施工圖，屋麵施工圖，樓梯大樣圖。
|
||
|
給排水圖
|
給排水設計說明，負一層給排水平麵圖，一層給排水平麵圖，二層給排水平麵圖，三層給排水平麵圖，屋頂層排水平麵圖，給排水係統原理圖，衛生間給排水詳圖，化糞池大樣圖，汙水檢查井大樣圖。
|
||
|
電氣圖
|
電氣設計說明，主要設備及材料表，配電箱係統圖，弱電係統圖，基礎接地平麵圖，屋麵防雷平麵圖，負一層照明平麵圖，一層照明平麵圖，二層照明平麵圖，三層照明平麵圖，負一層插座平麵圖，一層插座平麵圖，二層插座平麵圖，三層插座平麵圖，負一層弱電平麵圖，一層弱電平麵圖，二層弱電平麵圖，三層弱電平麵圖。
|
||
|
設計功能
|
|||
|
地下室
|
酒窖、影音室、采光井
|
||
|
一層
|
入戶門廊、玄關、客廳、采光井、餐廳、樓梯間、廚房、島台、柴火灶、臥室、公衛、內衛
|
||
|
二層
|
3臥室、衣帽間、書房、客廳中空、公衛、內衛、陽台
|
||
|
三層
|
樓梯間、起居室、3臥室、公衛、內衛、露台
|
||
-
建築效果圖
效果圖

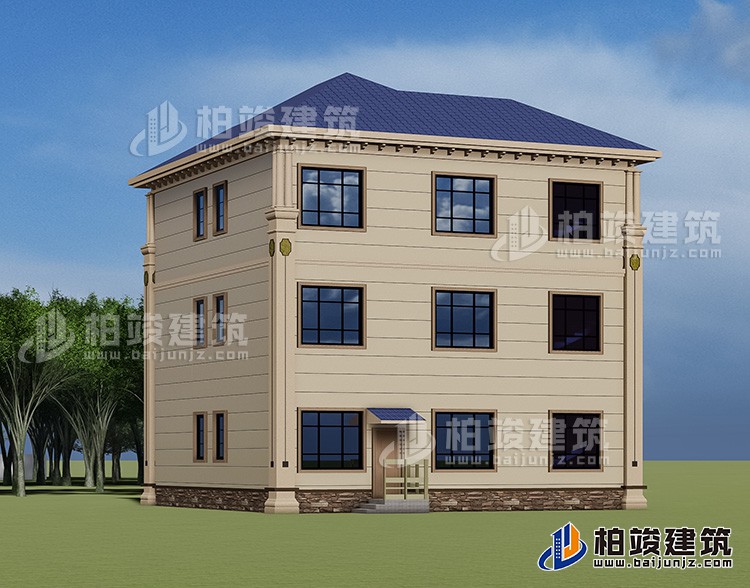

背南效果圖
鳥瞰圖平麵方案圖

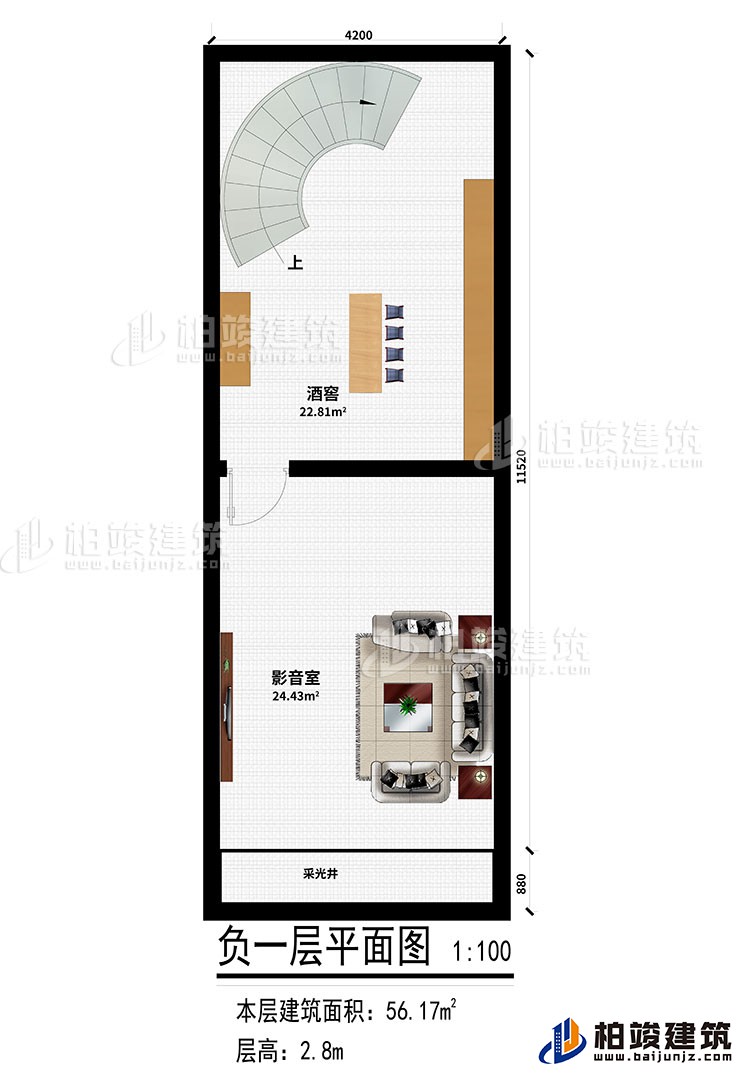

地下室：酒窖、影音室、采光井

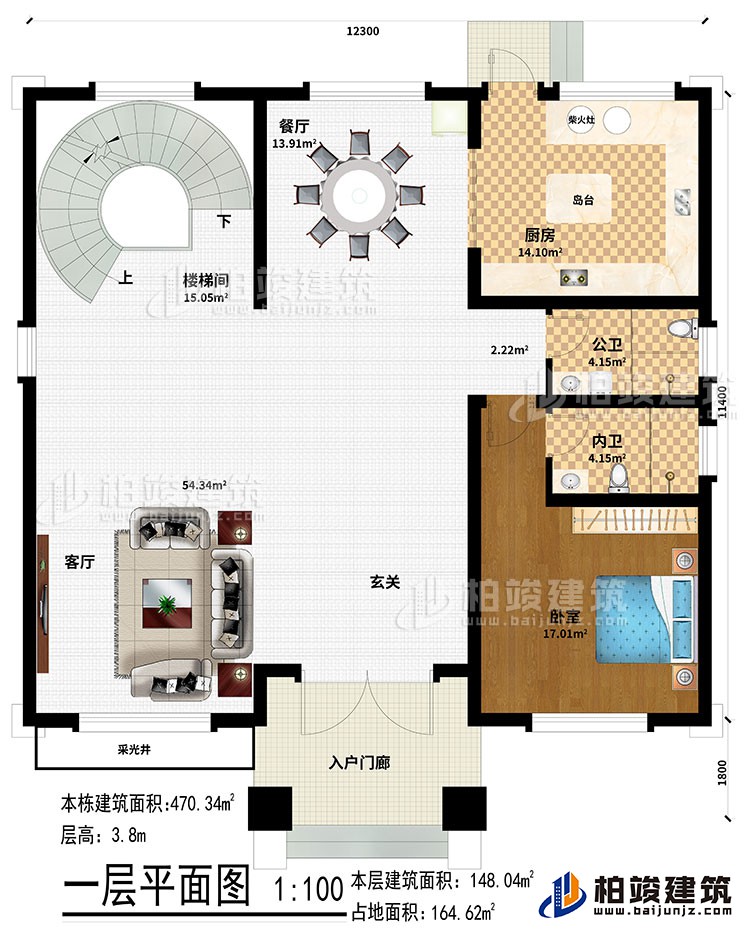

一層：入戶門廊、玄關、客廳、采光井、餐廳、樓梯間、廚房、島台、柴火灶、...

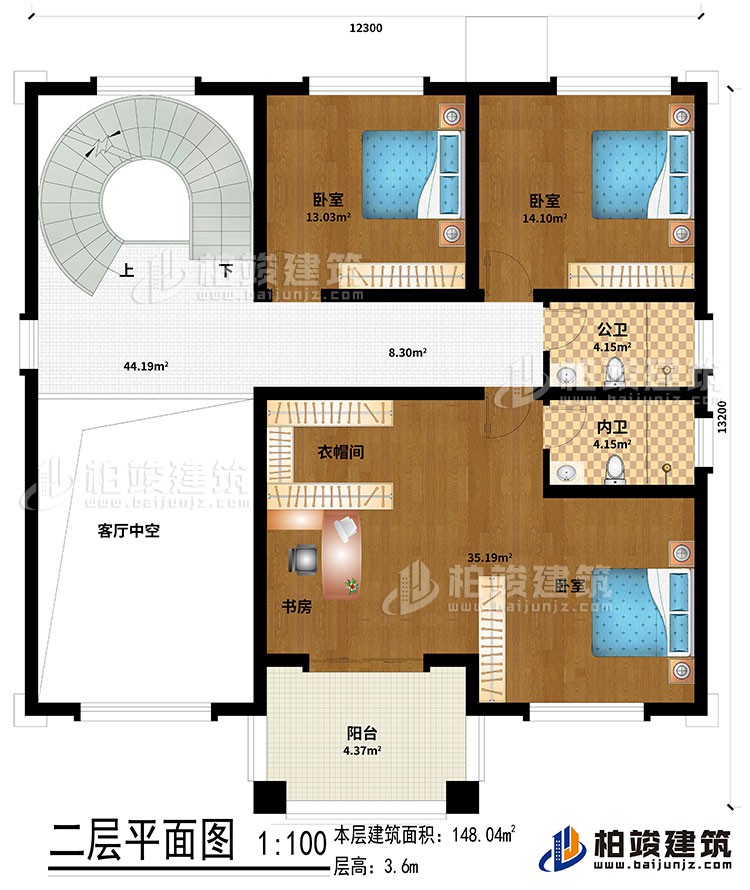

二層：3臥室、衣帽間、書房、客廳中空、公衛、內衛、陽台

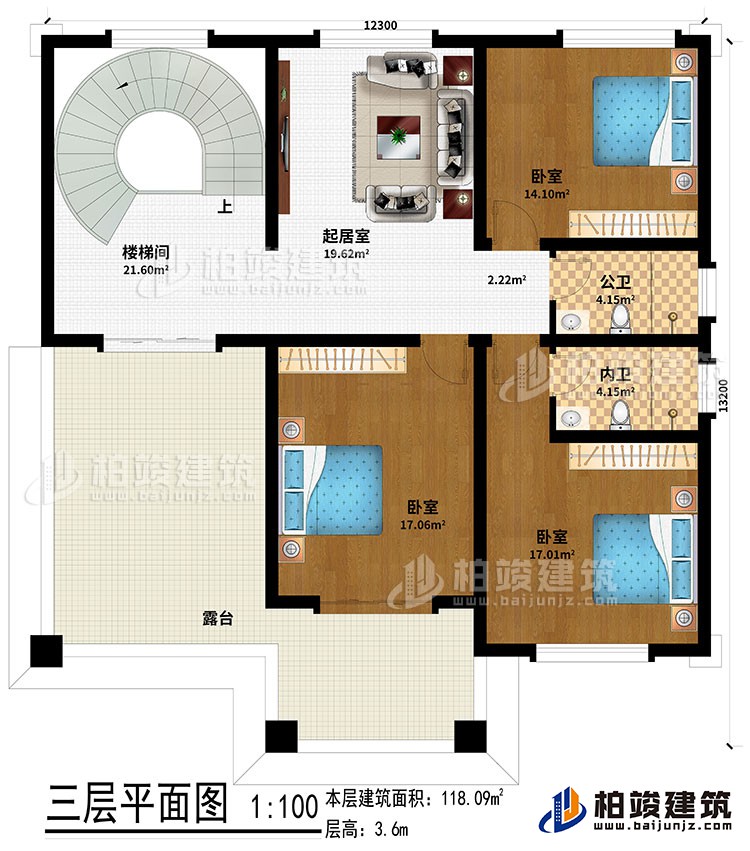

三層：樓梯間、起居室、3臥室、公衛、內衛、露台建築立麵圖
正立麵圖
背立麵圖
沒有任何評論
圖紙編號：BZ3613
- 支付方式：支付寶付款銀行轉賬
- 承諾支持：全國免費包郵貨到付款
請您在下訂單前與在線客服確認配送範圍。
您在本站訂購的圖紙，麻豆人妻少妇无码视频客服人員會電話與您聯係確認圖紙編號、收貨信息等， 感謝您對本站的關注，祝您網上購物愉快！
購圖前重要說明：
購買本套圖紙僅提供打印好的圖紙一份，麻豆人妻少妇无码视频不出售電子文件、光盤。麻豆人妻少妇无码视频設計的圖紙非常詳細，用A3規格打印圖紙，比傳統藍圖更清晰、容易複印、方便收藏，可以直接應用到施工現場。售後服務僅為圖紙答疑，不包任何修改，因為隻要其中一張圖紙改變，其它圖紙相應均需修改，工作量較大，所以麻豆人妻少妇无码视频不包修改。如果您個性要求較多需按要求訂做設計，請查看別墅設計業務流程，並聯係設計客服谘詢設計收費標準。
