| 層 數 | 結構形式 | 建築風格 | |||
| 開 間 |
26.28m
|
占地麵積 |
639.07㎡
|
建築麵積 |
768.93㎡
|
| 進 深 |
24.96m
|
主體造價 |
115萬~155萬(僅供參考)
|
製作軟件 |
AutoCAD
|
|
圖紙內容
|
|||
|
建築圖
|
建築設計說明，構造表，地下室平麵圖，一層平麵圖，二層平麵圖，屋頂平麵圖，立麵圖，剖麵圖，節點大樣圖，樓梯大樣圖，門窗大樣圖，門窗表
|
||
|
結構圖
|
結構設計說明，基礎平麵布置圖，基礎大樣圖，基礎施工圖，地下室結構施工圖，一層結構施工圖，二層結構施工圖，屋麵施工圖，樓梯大樣圖
|
||
|
給排水圖
|
給排水設計說明，地下室給排水平麵圖，一層給排水平麵圖，二層給排水平麵圖，屋頂層排水平麵圖，給排水係統原理圖，衛生間給排水詳圖，化糞池大樣圖，汙水檢查井大樣圖
|
||
|
電氣圖
|
電氣設計說明，主要設備及材料表，配電箱係統圖，弱電係統圖，基礎接地平麵圖，屋麵防雷平麵圖，地下室照明平麵圖，一層照明平麵圖，二層照明平麵圖，地下室插座平麵圖，一層插座平麵圖，二層插座平麵圖，地下室弱電平麵圖，一層弱電平麵圖，二層弱電平麵圖
|
||
|
設計功能
|
|||
|
地下室
|
樓梯間、酒窖
|
||
|

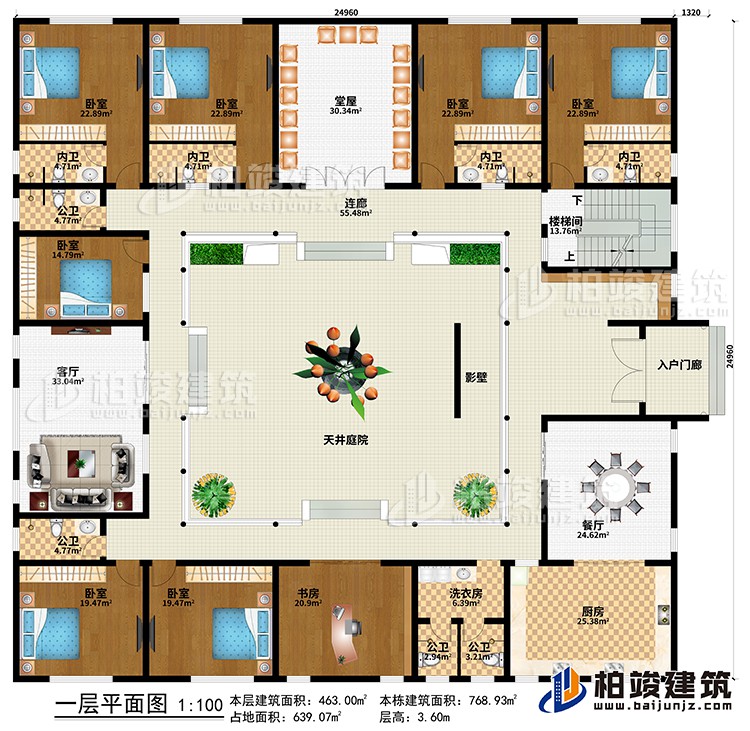

一層
|
入戶門廊、影壁、天井庭院、餐廳、廚房、客廳、堂屋、洗衣房、書房、7臥室、4公衛、4內衛、連廊
|
||
|
二層
|
堂屋挑空、4臥室、4內衛、樓梯間、連廊、2平屋麵
|
||
-
建築效果圖
效果圖
鳥瞰圖
側麵效果圖
背麵效果圖平麵方案圖

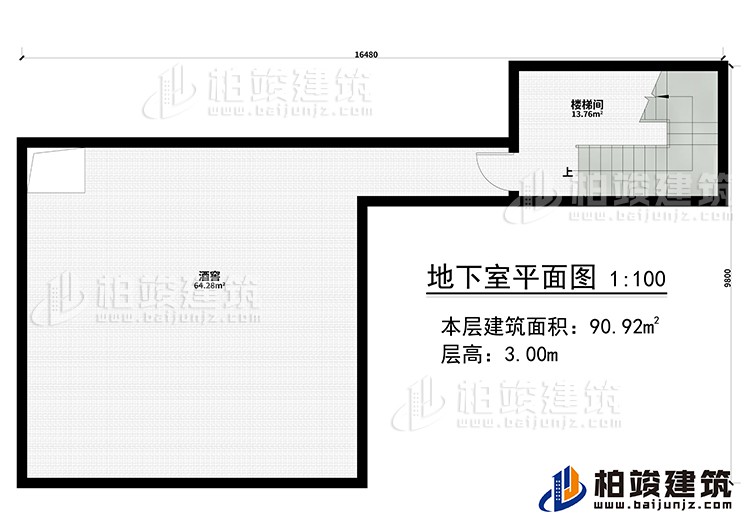

地下室：樓梯間、酒窖
一層：入戶門廊、影壁、天井庭院、餐廳、廚房、客廳、堂屋、洗衣房、書房、...

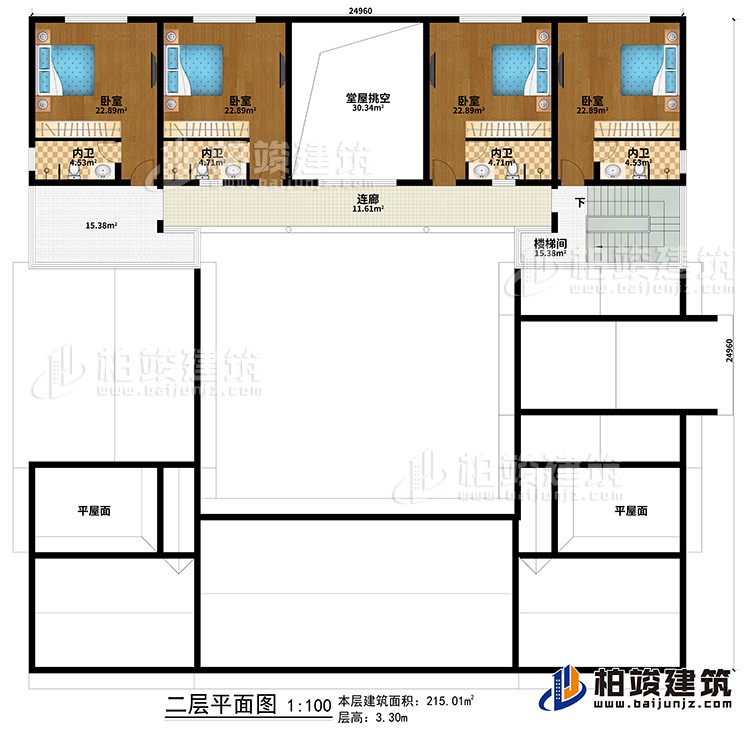

二層：堂屋挑空、4臥室、4內衛、樓梯間、連廊、2平屋麵建築立麵圖

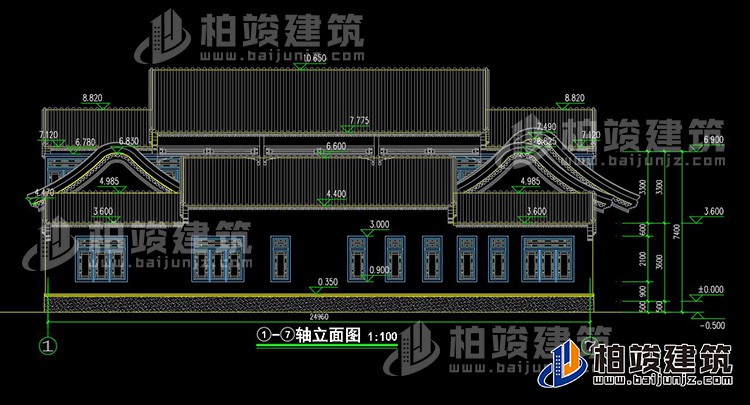

正立麵圖

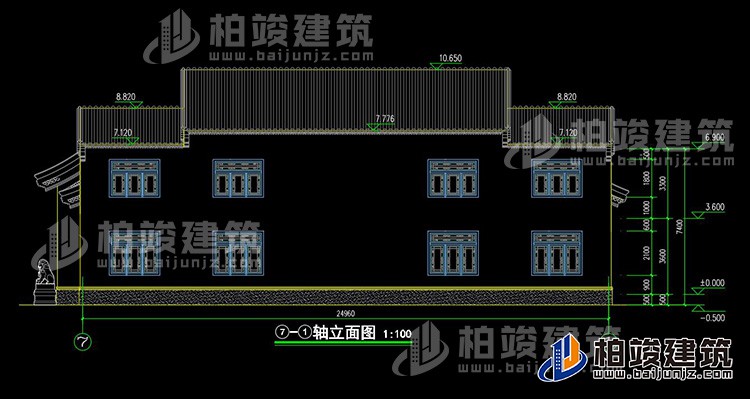

背立麵圖
